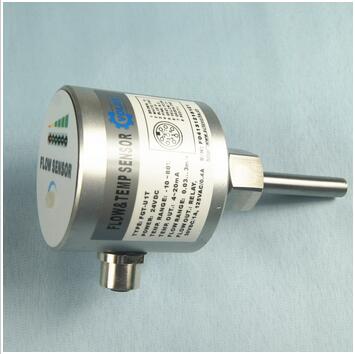

FGT流量_温度传感器
FGT流量_温度传感器

实时监控管道的液体流动情况,6个LED实时显示流体状态,提供开关量输出,温度4-20mA信号输出,实现管道当中温度流量一体式的监控功能。被广泛应用于石油化工、电力、治金、钢厂、造纸、食口品加工、水处理、电池厂等行业。FGT温度&流量传感器是FGS热导式流量开关的基础上加装温度变送器,来实现温度流量一体式的监控功能。....

FGT流量&温度传感器特性:
1、温度变送器与流量开关一体式。
2、可监控管道中介质的流量及温度 。
3、全防水壳体设计。
4、指示灯直接显示流量。
5、适用管径范围大,任意调节设定点。
6、温度输出4-20mA信号,流量报警开关量输出。
技 术 参 数:
流量传感参数
测量范围:    水:0 . 0 3 ~3 m / s
                   油:0 . 0 3 ~3 m / s
开关时间:   ON : 典型≥4 s(1 ~1 3 s)
                  OF F : 典型≥4 s(1 ~1 5 s)
温度变化反应时间:≤1 2 s
功        耗:  2 W
输       出:  继电器, N P N三线直流输出, P N P三线直流输出
接点容量:  1 A / 1 2 5 V A C,2 A / 3 0 V D C
绝缘阻抗:  1 0 0 V D C时,5 0 MΩ

温度传感参数
测量范围:   - 1 0 ~8 0 ℃
输       出:    4 ~ 2 0 m A
绝缘阻抗:   1 0 0 V D C时,5 0 MΩ

其它参数
工作电压:   2 4 V D C
耐       压:   4 M P a
连接方式:   内螺纹M 1 8 X 1 . 5
探头材料:   3 0 4不锈钢
壳体材料:   3 0 4不锈钢
工作温度:   -1 0℃~6 0℃
环境条件:   - 2 0 ~8 5℃,≤8 5 % R H
防护等级:   I P 6 7





结 构 图:



















接 线 图:

选 型 说 明:
