FGS 热导式流量开关
FGS 热导式流量开关

实时监控管道的液体流动情况,提供开关量输出,6个LED实时显示流体状态,可实现下列监控功能:介质降低/提高流速;介质存在/不存在;介质流动/静止。适用于管道内流体流速大小、断流的监测,防止泵的空转。被广泛应用于石油化工、电力、治金、钢厂、造纸、食口品加工、水处理、电池厂等行业。....

FGS流量开关工作原理:
       FGS热导式流量开关是基于热交换原理设计的。
探头内置发热模块及感热模块,流量开关的热传导同介质的流速密切相关,
测量时,由热导式流量开关工作原理发热模块发出热量,如果管道内没有介质流动,则感热模块接收到的热量是一个固定值; 当有介质流动时,感热模块所接受到的热量将随介质的流速变化而变化,感热模块将这温差信号转化成电信号,再通过处理器将其转换为对应的标准模拟量信号或接点信号输出,流量开关通过这个信号对介质的流速进行显示及控制。


其所属特点:
        探头抗结垢涂层,有效防止管道内水垢、锈垢等污垢附着,抗污能力更强。
        全防水壳体设计适用管径范围大,任意调节设定点高压型,耐压最高达60MPa指示灯直接显示流量变化。

        有效防止缠绕物。
技 术 参 数:
测量范围:
                  水:0 . 0 3 ~3 m / s ;
                  油:0 . 0 3 ~3 m / s ;
                  气:2 ~2 0 m / s
耐       压:   4 M P a (特殊6 0 M P a)
温度变化反应时间 :  ≤1 2 s
连接方式:   螺纹G 1 / 2 "、G 1 / 4 "、其它
开关时间:    O   N : 典型≥4 s(1 ~1 3 s);
                   O F F : 典型≥4 s(1 ~1 5 s)
工作电压:    D C 2 4 V,A C / D C 2 2 0 V
功       耗:    2 W,输出: 继电器, N P N / P N P输出
接点容量:    0 . 4 A / 1 2 5 V A C,2 A / 3 0 V D C
绝缘阻抗:    1 0 0 V D C时,5 0 MΩ
探头材质:    3 0 4不锈钢,壳体材质: 3 0 4不锈钢
工作温度:    - 1 0℃- 6 0℃
环境条件:    - 2 0 ~8 5℃,≤8 5 % R H
防护等级:    I P 6 7
接线图:

       FGS热式流量开关,可以很方便的设定流量报警结点,旋开防护螺丝,用配备的螺丝刀调节设置旋钮可以设定流量报警点。对于输出形式为P N P、N P N和继电器的流量开关,其LED指示的含义如下:
-红灯亮 流速低于设定点(晶体管不导通/继电器不动作)
-黄灯亮 流速等于或高于设定点(晶体管导通/继电器动作)
-黄灯和绿灯亮 流速超出设定点的程度(绿灯1、2、3或4 与黄灯一起亮)

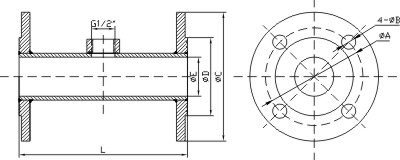

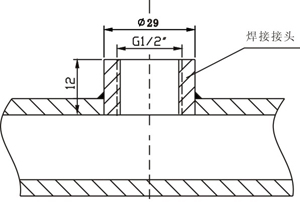

结 构 图:

















































选型说明:



















开箱视频:

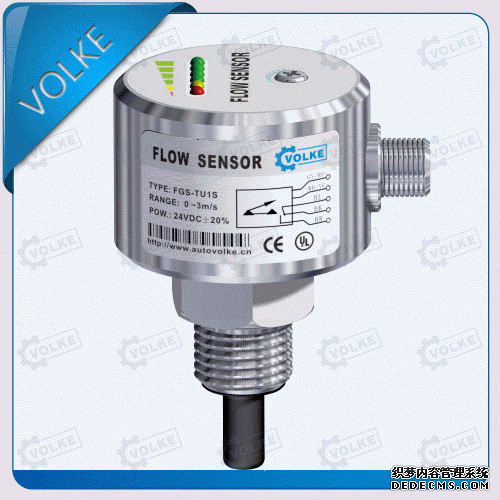

FGS 热导式流量开关正面图
FGS 热导式流量开关表面
FGS 热导式流量开关连接口
FGS 热导式流量开关探头细节
