热导式流量开关工作原理及应用

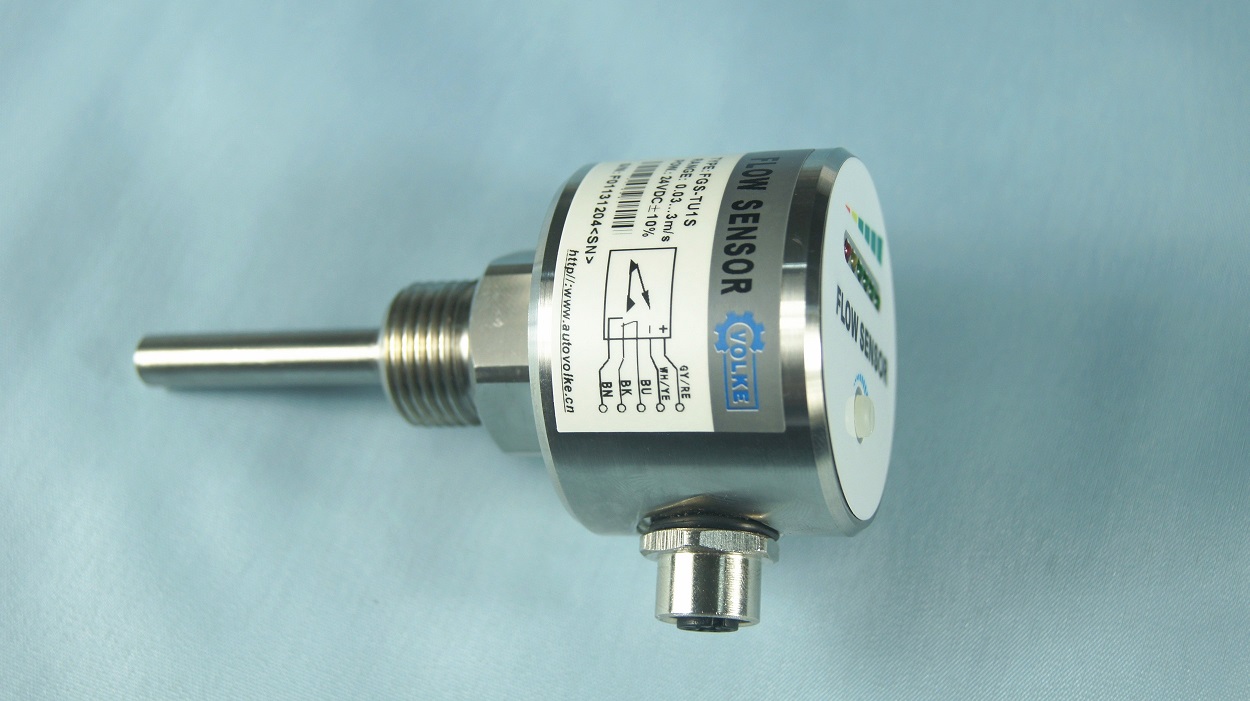

热导式流量开关
      探头内置发热模块及感热模块,流量开关的热传导同介质的流速密切相关,测量时,由发热模块发出热量,如果管道内没有介质流动,则感热模块接收到的热量是一个固定值,当有介质流动时,感热模块所接受到的热量将随介质的流速变化而变化,感热模块将这温差信号转化成电信号,再通过处理器将其转换为对应的标准模拟量信号或接点信号输出,流量开关通过这个信号对介质的流速进行显示及控制。


热导式流量开关工作原理:基于热式原理,在探头内包含两个模块——发热模块
热导式流量开关工作原理
及感热模块,由发热模块发出热量,测量时,如果管道内没有介质流动,则感热模块接收到的热量是一个固定值,当有介质流动时,流动的介质带走发热模块散发的热量,感热模块所接受到的热量随之而减少。介质的流速越大,热量的散失也就越快。感热模块接收热量,并将温差信号转化成电信号,再通过处理器将其转换为对应的标准模拟量信号或接点信号输出,流量开关通过这个信号对介质的流速进行显示及控制。



热导式流量开关产品特点:
1.无压力损失:特殊方法集成制造使探头可做到很小的尺寸,因而对流体几乎没有压力损失,在很多场合下,直接取代压力开关将使系统具有更好的可靠性和更广的适用范围。
2. 全直通的流动管道:全直通的特性在很多应用场合具有重要意义,在石油、化工、重工、轻工、生物工程医药等诸多行业的生产中,如果流动的流体受到流量开关的阻碍,因而可能导致流体堵塞管道等生产事故发生。FGS系列流量开关能在不影响流量的条件下实施在线监控而避免生产事故的发生。
3.极宽的流量范围:只对流体的流速敏感,因而可以通过配接不同的管道直径,来监控不同大小的流量,监控流量的大小几乎没有限制。
4.适用多种流体介质:在FGS系列流量开关中,同一型号的流量开关即可适用于气体,也可用于液体,如水、油等。只要调节流量开关中的旋钮,即可对气体、液体等流量进行监控。
5. 简明直观的指示:具有电源指示和流量状态指示。可以直观的显示当前管道中流量的状态。
6. 高可靠性:使用集成生产的传感部件和控制电路,传感部分无机械运动,驱动部分选用高品质的继电器,因而使可靠性大大提高。
热式流量开关的应用 :气液两用型,可用于在石油、化工、重工、轻工、生物工程医药等诸多行业的气动和液压系统,可用于循环水、切削液及润滑油的断流监测,以及泵的空转保护
热导式流量开关的发展趋势:由于机械形式的流量开关存在活动部件,可靠性能较差,现将逐步被低成本和高可靠性的热式流量开关所取代
