石英管液位变送器产品特点

石英管液位变送器通过旁通侧装或顶装与被测液体相通,在液位计外加装液位开关及液位变送器,将磁单元置于浮球内部或通过顶杆与浮球联接,磁单元随液位变化,使液位开关在对应整定点动作;同时,液位传感器在浮球的磁性单元作用下,输出4~20mA电流信号。
产品说明
特        点
输出可靠,抗干扰能力强
直观显示液位,外配刻度尺可精确读取液位值
高强度石英管,全密封结构,永不渗漏

主 要 技 术 参 数
测量量程:300mm
分辨率:5mm
工作电压:DC24V/DC110V/AC110/DC220V/AC220V
变送输出电流:4~20mA
                              负载阻抗<500Ω
输出接点数量:用户自定
磁记忆开关接点容量:无源型40W
                                            有源带继电器输出220VAC/5A、30VDC/5A
磁记忆开关类型:A动作保持,复归保持
                                   B动作不保持,复归不保持
使用环境:环境温度:-20℃~100℃
                      环境温度:≤85RH,避免强腐蚀气体
本体材质:SUS304
密封材料:氟素橡胶、聚四氟乙烯

工 作 原 理

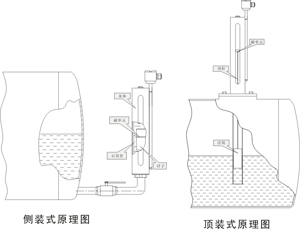

石英管液位变送器通过旁通侧装或石英管1 顶装与被测液体相通,在液位计外加装液位开关及液位变送器,将磁单元置于浮球内部或通过顶杆与浮球联接,磁单元随液位变化,使液位开关在对应整定点动作;同时,液位传感器在浮球的磁性单元作用下,输出4~20mA电流信号。
石英管2

石英管3

选型说明:

石英管4

注:如特殊情况用户自定非标准法兰尺寸,分体要求,或其它选项,请在订货时附上要求的尺寸
         及其它要求选项。
